SG-100自动检重秤：高速微量动态称重的精度保障方案
更新时间：2026-04-23 浏览次数：7
一、技术背景：高速微量检重的工程挑战
在电子元器件、精密制药、微型食品及日化小样等领域的生产线上，产品单件重量通常在2g至300g之间，而产线运行速度可达100件/分钟以上。将此类轻质、微型产品置于高速输送状态下完成在线动态称重，面临一系列区别于常规检重的工程挑战：轻质产品对环境气流扰动高度敏感，车间空调、排风设备甚至人员走动都可能引入称重误差；高速运行意味着产品通过称重台面的采样时间窗口极短，对传感器响应速度与算法收敛效率提出较高要求；微型产品剔除分选需兼顾准确性与无损性，传统机械剔除易造成精密件损伤；多品种切换频繁的柔性产线对设备的换产效率提出更高标准。

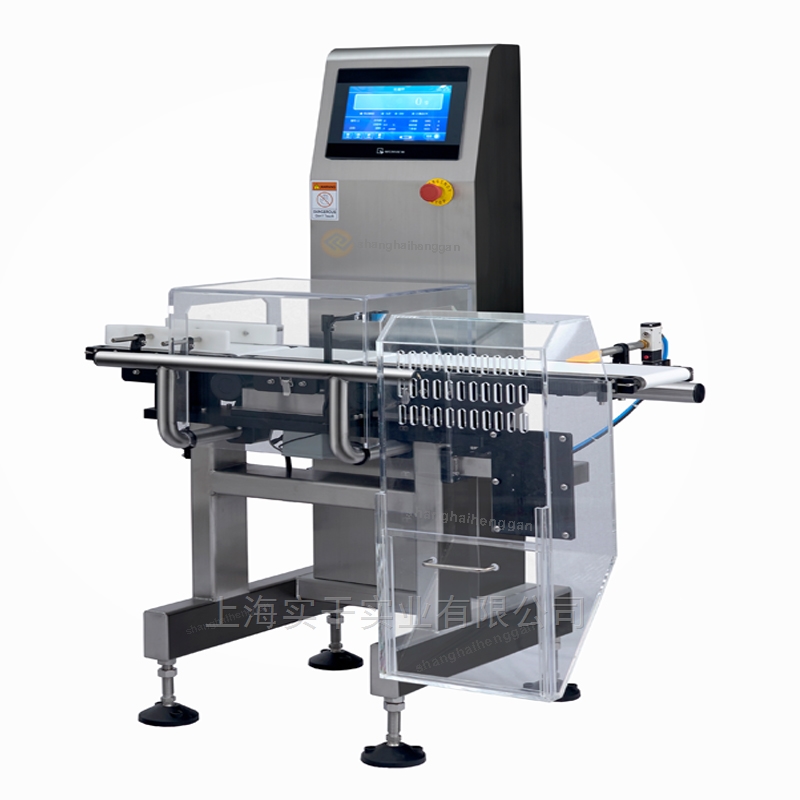

上海实干实业有限公司推出的SG-100自动检重秤，以2-300g微量量程、0.01g刻度单位、120件/分钟高速分选及气吹无损剔除为核心配置，针对高速微量产品的动态称重场景进行了系统化的算法优化与结构设计。设备搭载自主研发的单片机控制系统与动态滤波算法，是面向精密制造领域的高速微量动态称重方案。
二、核心参数与技术指标
SG-100的参数配置围绕“高速运行"与“微量精度"两大技术目标展开：
| 参数类别 | 参数名称 | 技术规格 | 高速微量工况技术价值 |
|---|---|---|---|
| 核心检测性能 | 分选范围 | 2-300g | 覆盖从微型芯片到小包装产品的微量称重区间，适配电子、制药、食品等行业精密检重需求。 |
| 刻度单位 | 0.01g | 高精度重量分辨能力，可敏锐识别因缺件、少料导致的0.03g以上重量异常。 | |
| 分选速度 | 120件/分钟（视产品） | 匹配高速自动化产线节拍，单班次处理能力强，避免检重环节成为产能瓶颈。 | |
| 产品尺寸限制 | 长≤100mm，宽≤100mm，高2-150mm | 兼容片式、块状、瓶装等各类微小及异形产品，无需特殊夹具即可平稳通过。 | |
| 机械与结构 | 剔除方式 | 气吹剔除 | 采用微型气缸喷射分选，响应迅速且无机械撞击，有效降低精密物料及包装表面损伤。 |
| 台面规格 | 200mm×100mm | 针对微小件优化设计，紧凑台面配合防滑纹理确保产品在高速输送中姿态稳定、不跑偏。 | |
| 机身材质与重量 | SUS304不锈钢，约60KG | 具备优良的耐腐蚀与抗磨损性能，整机自重适中，在高速运行下保持称重基准面稳定。 | |
| 皮带离地高度 | 750±50mm（支持按需定制） | 可根据现场流水线高度灵活调整，实现无缝对接，降低产线改造难度。 | |
| 智能控制 | 操作界面 | 10寸触摸屏（中英文可切换） | 大尺寸彩屏数据显示清晰，触控灵敏，一线员工稍加培训即可快速上手。 |
| 配方存储 | 100组产品参数 | 支持多品种参数预设与一键调用，换产调试可在短时间内完成。 | |
| 选配功能 | 三色报警灯、RS485输出端口 | 支持声光异常提示及上位机数据通讯，便于接入工厂管理系统实现质量追溯。 | |
| 电源功耗 | 220V，约100W | 低能耗设计，长期连续运行亦能保持较低的电力成本。 |
三、高速微量动态称重的技术保障机制
3.1 称重模块：快速响应与动态滤波的协同设计
高速微量称重对传感器与算法提出双重技术挑战：传感器需在毫秒级响应时间内捕捉产品通过时的重量变化；算法需在极短采样窗口内从复合信号中提取真实重量值。
SG-100搭载高灵敏度称重传感器，采用轻质应变结构设计，对微小重量变化具有快速响应能力。配套自主研发的单片机控制系统与动态滤波算法，该算法专门针对高速微量产品的信号特征进行参数优化：在空载段持续监测环境振动基线并建立动态补偿模型；产品进入台面时快速锁定有效信号区间；在有限的采样窗口内采用多窗口加权平均策略提升数据可靠性。内置的自动零点跟踪系统可持续修正因温度变化、轻微粉尘积累引起的零点漂移，保障长周期运行的检测一致性。
3.2 抗干扰设计：机械解耦与算法补偿的双重策略
高速微量称重过程中，干扰源主要包括两类：一是产品通过时自身引起的机械振动，经机架传导形成二次干扰；二是车间环境气流扰动对轻质产品及称重传感器的直接影响。
SG-100从机械与算法两个维度构建抗干扰体系：
机械解耦：约60KG机身自重配合SUS304不锈钢框架，在高速运行下提供稳定的称重基准平台。输送带驱动电机与称重传感器安装基座之间采用柔性连接设计，减少驱动系统振动向称重单元的传导。
算法补偿：动态滤波算法持续监测环境振动频谱，当检测到规律性干扰信号时自动调整滤波参数，在保障响应速度的前提下提升信噪比。
3.3 剔除模块：气吹式无损分选的技术实现
高速运行状态下，不合格品的剔除分选需在极短时间窗口内完成，且需兼顾准确性与无损性。SG-100采用气吹剔除设计：
快速响应：高速电磁阀在接收到剔除信号后毫秒级响应，精密喷嘴瞬时喷出短促气流。
精确定位：光电传感器实现产品位置二级触发——一级触发启动称重计时，二级触发确认剔除时机，确保气吹动作与产品到达剔除位的时序精确同步。
无损接触：气流作为分选介质，与产品无机械接触，从根本上避免机械冲击导致的精密元件引脚变形、胶囊破裂或包装袋划伤。
3.4 操作与维护：快拆结构适配柔性产线
多品种切换频繁的精密制造产线对设备的换产效率与清洁维护提出较高要求。SG-100在操作与维护维度进行以下设计：
10寸触摸屏：大尺寸图形化界面，功能分区清晰，参数设置直观，100组配方存储支持多品种参数预设与一键调用。
搭扣式快拆输送带：无需专用工具即可快速拆卸输送带，便于产线清场时的深度清洁或备件更换，缩短非生产停机时间。
参数分级管理：设置界面设有密码保护，区分日常操作与工艺修改权限，防止非授权人员误改检测标准。
四、高速微量检重的影响因素与应对策略
| 影响因素 | 对高速微量检重的影响机制 | SG-100应对策略 |
|---|---|---|
| 环境气流 | 轻质产品受气流扰动偏移，传感器受风压干扰 | 建议安装位置避开空调出风口，算法对低频扰动进行补偿 |
| 输送速度 | 速度越快，采样窗口越短，冲击振动越强 | 120件/分钟速度下采样窗口经过优化设计，平衡效率与精度 |
| 产品形态 | 异形产品重心偏移，通过时产生附加振动 | 防滑输送带稳定产品姿态，滤波算法适配不同信号特征 |
| 环境振动 | 外部振动通过地面传导，叠加干扰称重信号 | 坚实安装基础，地脚螺栓精确调平，算法动态补偿 |
| 温湿度变化 | 影响传感器零点与灵敏度 | 自动零点跟踪系统持续修正，保障长周期稳定性 |
五、典型行业应用场景
5.1 电子元器件行业：精密芯片与连接器缺件检测
应用场景：检测2g-50g的芯片托盘、微型连接器、传感器组件，需识别因缺引脚、少焊锡导致的0.02g-0.05g微量重量偏差，产线速度达120件/分钟。
SG-100适配性：0.01g刻度单位精准捕捉微量缺失。气吹剔除零接触分选，避免精密元件机械损伤。120件/分钟速度匹配高速贴片线节拍。
5.2 制药行业：胶囊与粉剂装量合规性管控
应用场景：检测5g-20g的胶囊板、药粉袋、颗粒剂，需符合药品生产管理规范对装量差异的严格要求，车间存在洁净气流垂直层流。
SG-100适配性：0.01g精度满足药典装量差异标准。自动零点跟踪持续修正环境扰动。SUS304机身与快拆输送带满足洁净车间清洁规范。
5.3 食品行业：坚果与精品糖果净含量把控
应用场景：检测10g-100g的小袋坚果、精品糖果、速溶饮品条带，需符合预包装食品净含量标识规范，产线速度100-120件/分钟。
SG-100适配性：120件/分钟高速分选无缝嵌入包装机后端。100组配方存储便于多品种快速切换。气吹剔除保护软袋包装完整性。
5.4 日化行业：试用装与微型样品的灌装量管控
应用场景：检测3g-30g的洗发水试用袋、护肤品小样、香水试用装，需确保灌装量一致性与包装完好性。
SG-100适配性：2-300g量程覆盖全系微型样品。气吹剔除避免传统推板方式对小样袋的挤压破损。10寸触摸屏直观显示检测数据。
六、日常维护与分级保养建议
| 维护级别 | 执行频次 | 重点操作项目 | 预期目标 |
|---|---|---|---|
| 每班点检 | 班前/班后 | 清洁输送带表面及光电传感器窗口；执行一次零点校准；测试气吹剔除动作是否正常。 | 排除异物干扰，确保当班高速检测准确性与剔除有效性。 |
| 周度维护 | 每周1次 | 使用标准砝码（建议2g、50g、300g）验证动态精度；检查输送带张紧度及有无跑偏；清洁气吹喷嘴。 | 保持核心称重性能稳定，预防气路堵塞与机械跑偏。 |
| 月度保养 | 每月1次 | 检查气路接头密封性；紧固各外部连接螺栓；备份产品参数与检测数据。 | 延长气动部件寿命，保障长期高速运行稳定性。 |
七、核心优势综述
高速精密检测：120件/分钟分选速度配合0.01g刻度单位，在高速运行状态下保持微量称重精度，匹配电子、制药、食品等行业高速产线节拍。
无损柔性剔除：气吹剔除技术，非接触式分拣机制，大幅降低易损、高价值物料在质检环节的损耗。
抗干扰算法：自主研发动态滤波算法配合自动零点跟踪，有效抑制环境振动与温漂对称重精度的干扰。
便捷换产维护：100组配方存储与一键调用，搭扣式快拆输送带设计，适配多品种柔性生产与高频清洁需求。
耐用易集成：SUS304不锈钢构造，RS485通讯接口选配，既坚固耐用又可轻松融入现有数字化生产体系。
八、服务承诺
上海实干实业为SG-100用户提供标准整机质保服务，核心电气与机械部件享有更长的专项保修期限。我们拥有覆盖主要工业区域的技术服务团队，可提供从安装调试、现场操作培训到后期技术咨询的全流程支持。建议有明确采购意向的用户，寄送具有代表性的实际产品样品至我司进行动态实测验证，我们将根据测试数据提供针对性的参数配置建议，确保设备与用户高速精密产线实现高度协同。
说明：本资料所列各项性能数据基于标准测试环境与规则试样测得。实际使用中，因产品材质、形状、环境温湿度及现场振动等因素差异，检测速度与精度表现可能存在一定波动，建议以我司技术团队出具的现场实测报告为准。
